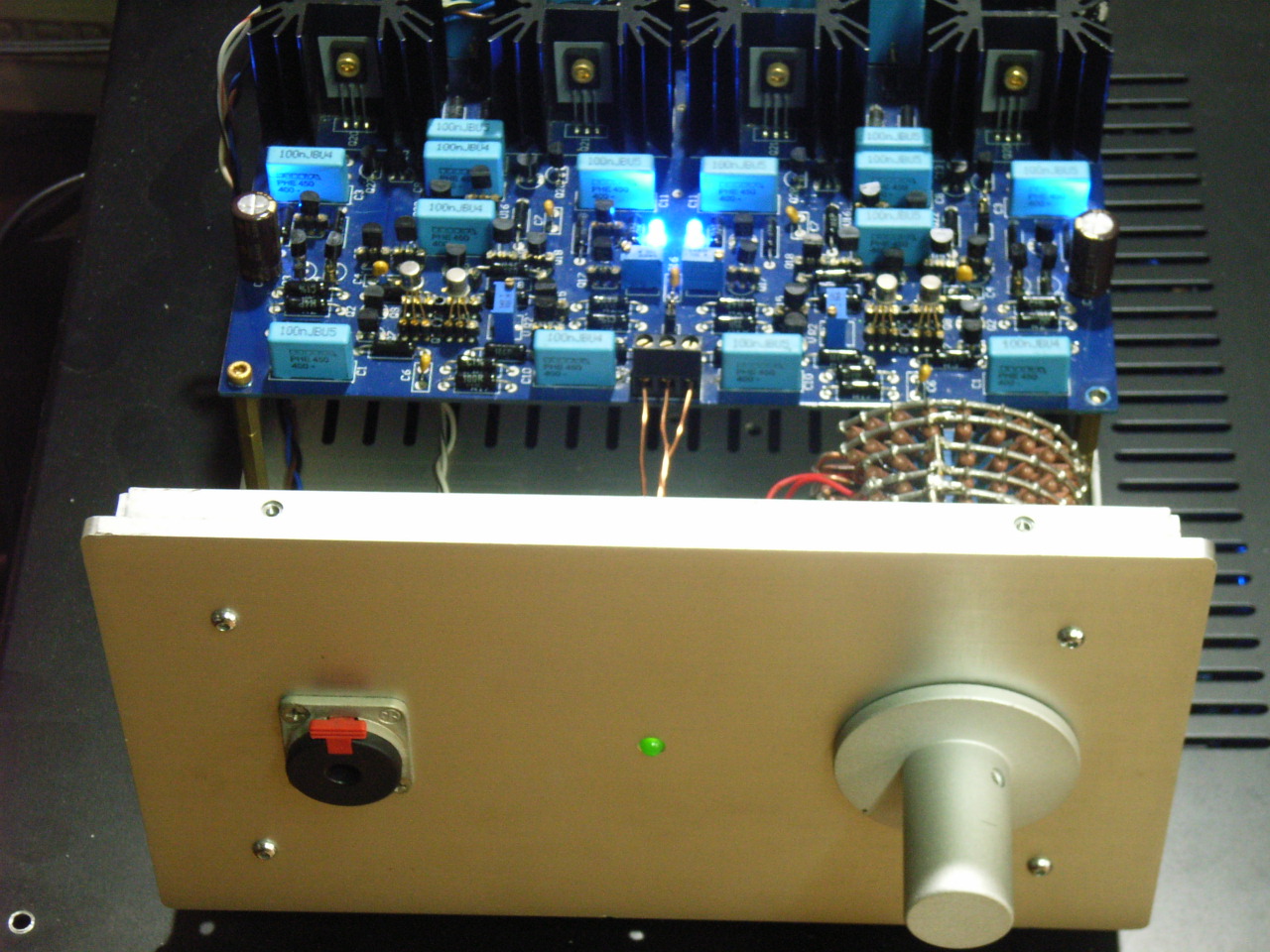

【極緻前級】現已有更完美的典藏版EU-01_MKII
Q. MKII 與舊版線路上有何差異?
A. MKII 第二級串疊使用JFET與電晶體的組合取代原本v1.1的達靈頓，
結果使得1000Hz以下的中低頻雜音指數更低，總體 S/N比改進1dB.
Q. MKII 與舊版聽感上有何差異?
A. MKII 據 網友alin聽到 DB-01同樣升級為 MKII(BG)版之後的差異如下:
由於幾個月都沒聽高雄這套了, 很難說的上準
乍聽一下的感覺是, 聲音更醇厚細膩... 很耐聽,
很容易讓人感動...(2010/05/09) ※p.s.DB-01電路與EU-01架構上完全相同
Q. MKII 與舊版零件上差異呢?
A. MKII v2.1考量舊客戶聽感上已習慣 EU-01 v1.1 的聲音，因此採取
只小改第二級串疊的部份以及部份電路併上0.1uF降低雜訊的措施，

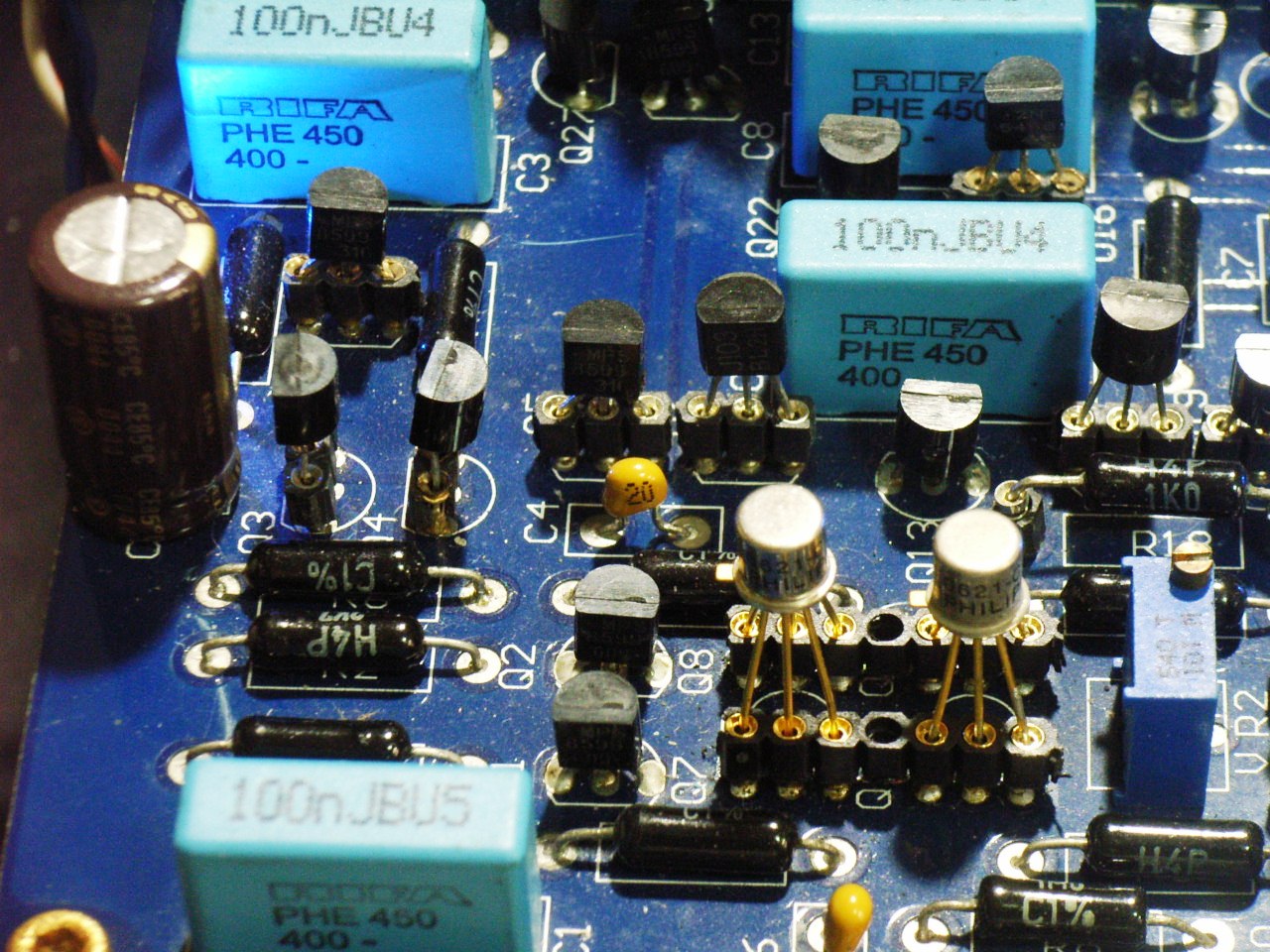

因此零件上差異僅有: Q19-JFET 2SK246*2 + Q6-2SJ103*2 +C18-WIMA MKS
0.1uF*2 +

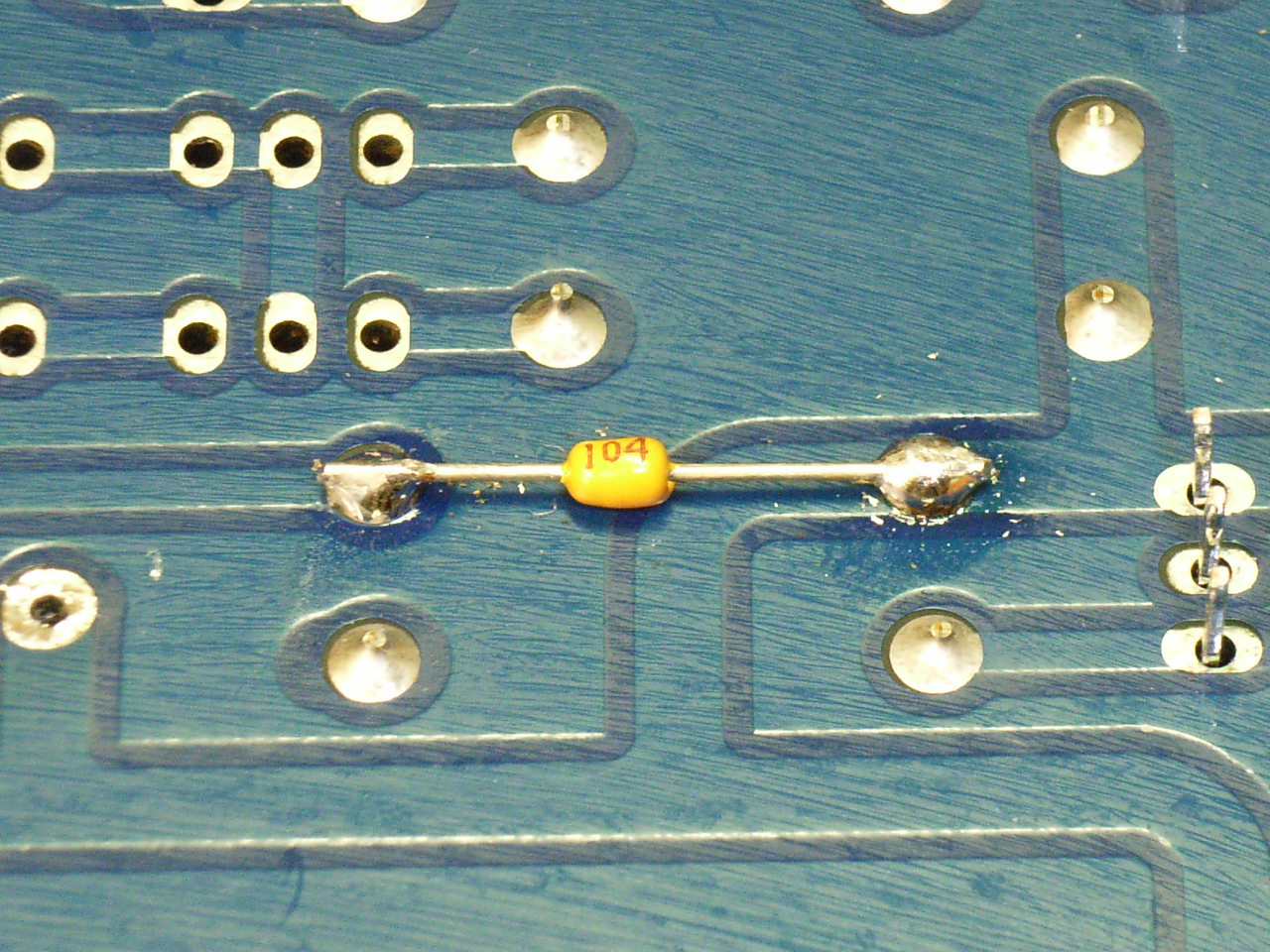

C67-C68積層電容0.1uF*2 以及 C2-我所收藏的【極品電解電容】BG*2.
Q19-N- JFET 2SK246 (GR 或者 BL級)*2 Q6-P-JFET 2SJ103GR*2
C18- WIMA MKS 0.1uF*2 C67-C68積層電容 0.1uF (104)*2

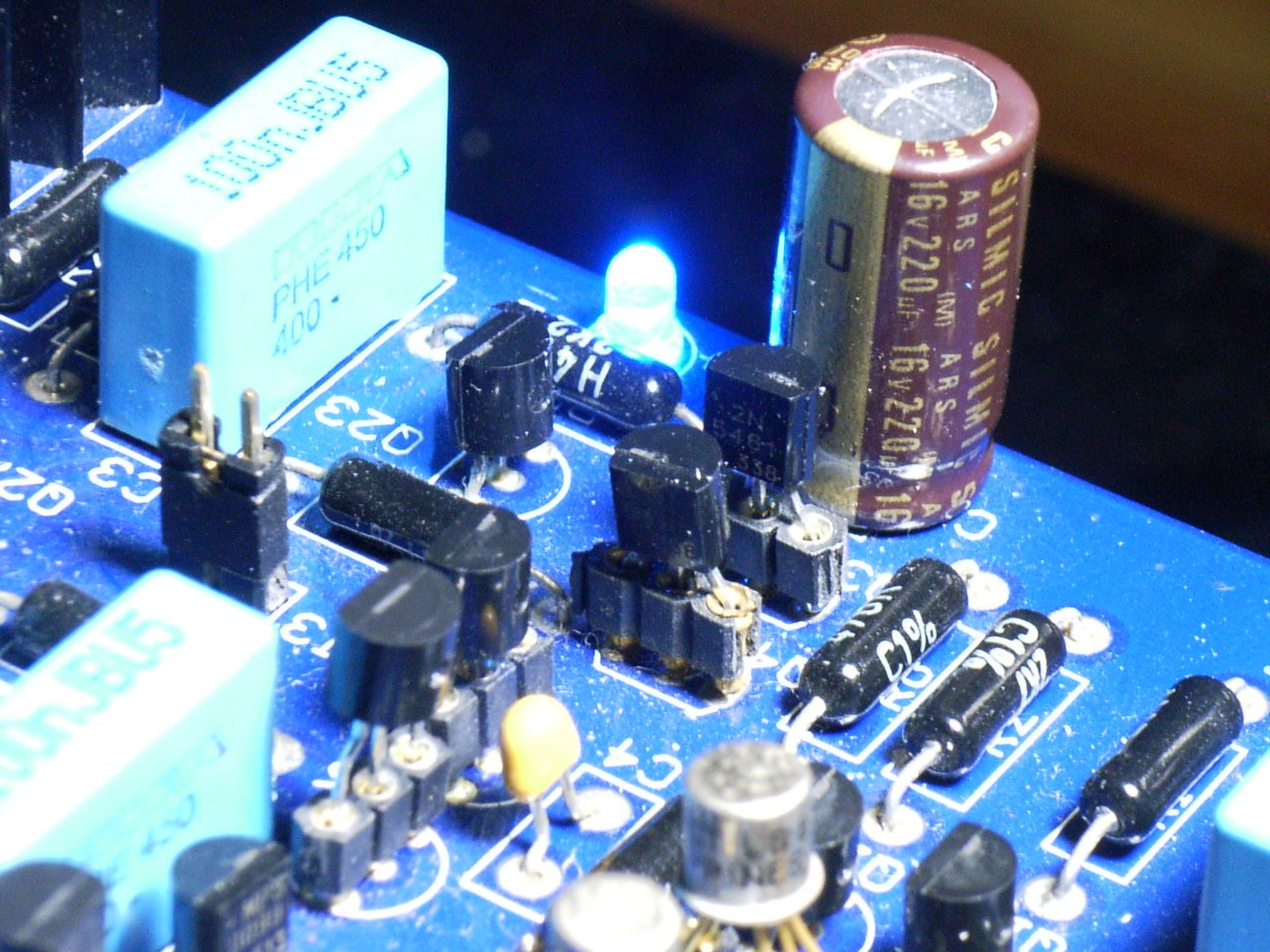

(※ BG 此批已用盡，將改用另一【極品電解電容】ELNA SILMIC 220uF/16V)

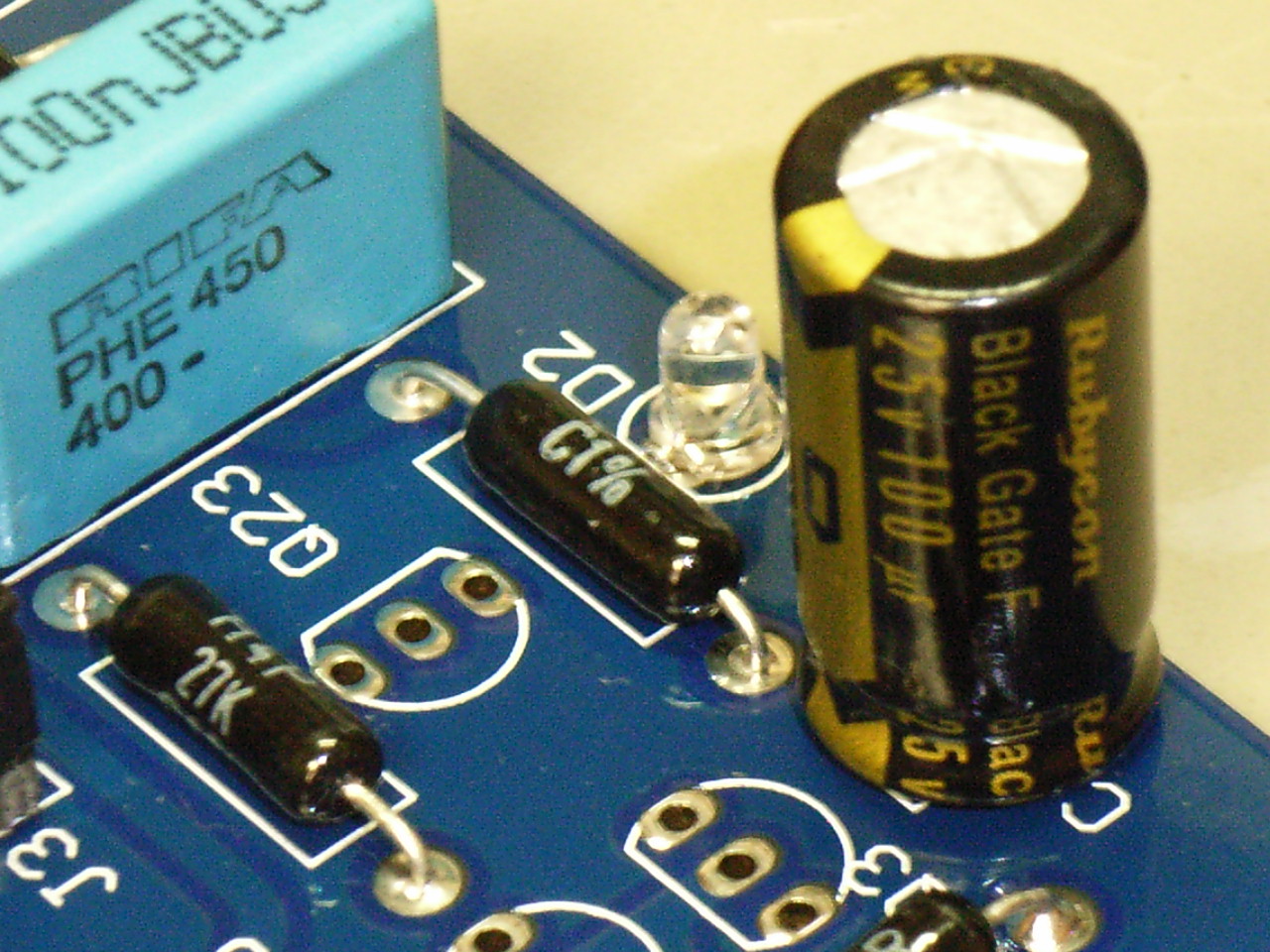

C2- Black Gate 100uF/25V*2 或者 C2- ELNA SILMIC 220uF/16V*2

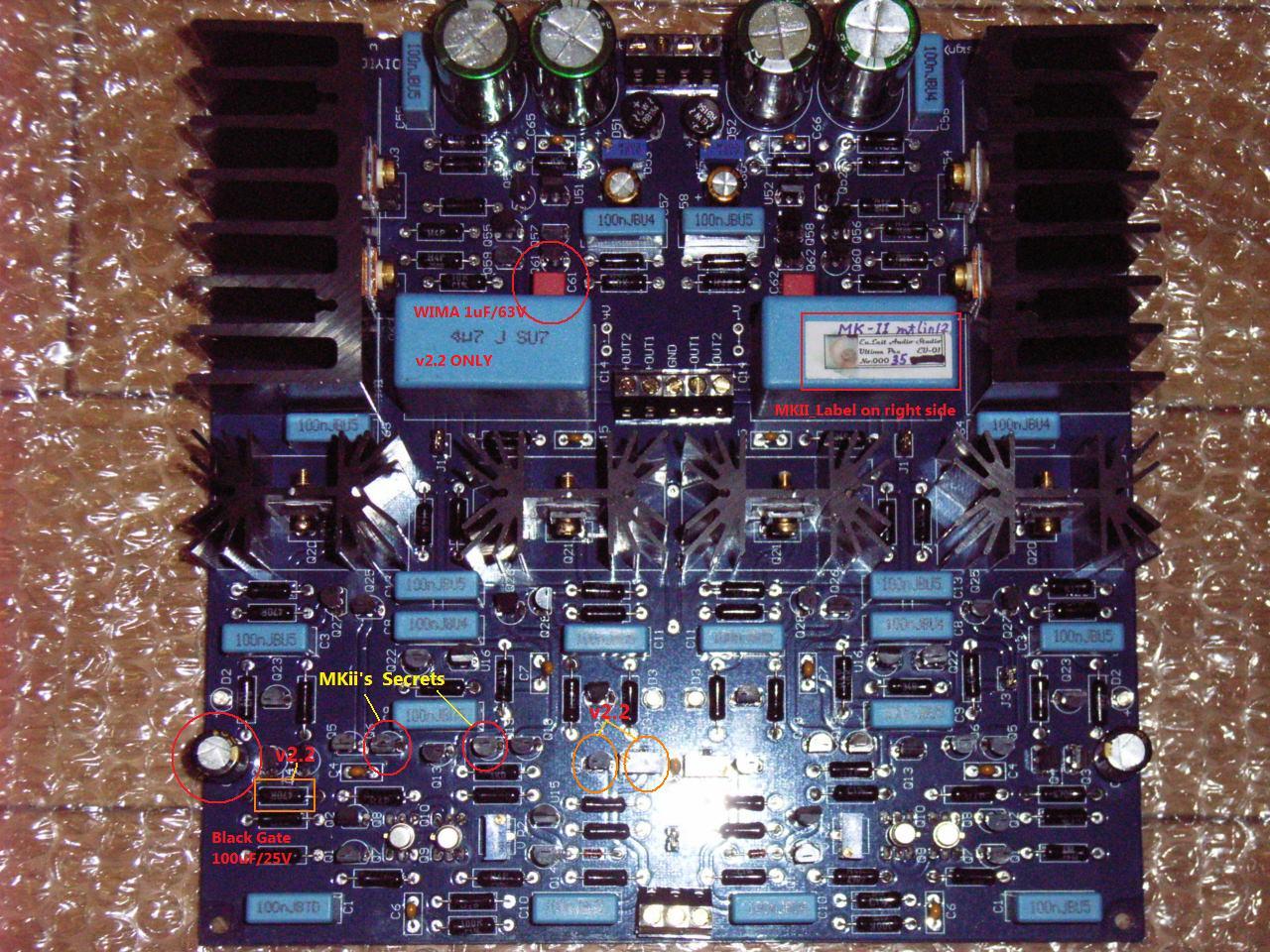

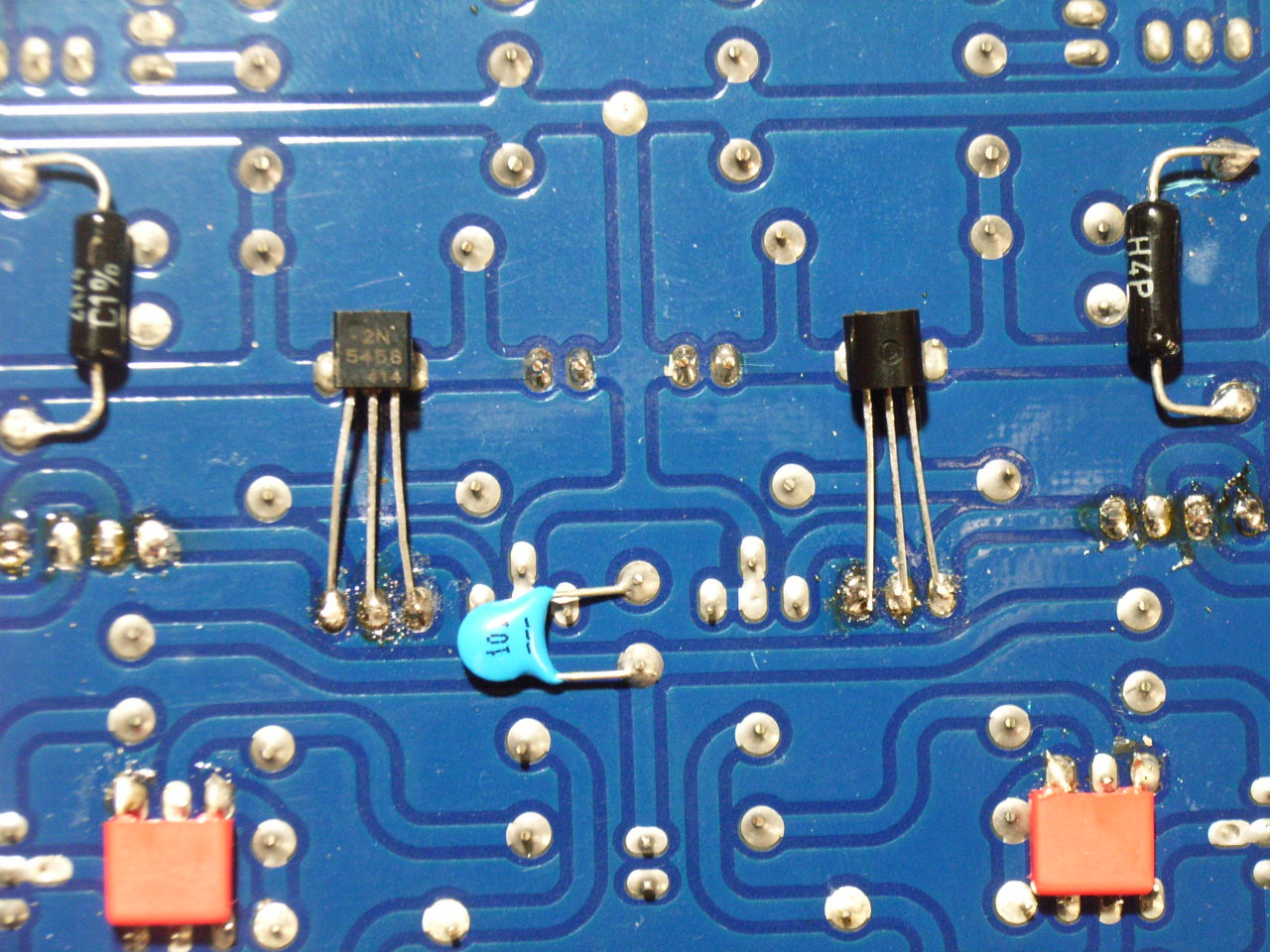

B. MKII v2.2 則冀望將第二級JFET 的電流增加，能工作在更理想的
線性區中以繼續降低失真，因此採用Idss更大的Q17-2N5459 (2顆
2N5458併聯亦可)。
再就是將MOS併聯式穩壓器的輸出電解電容nichicon 100uF/50V，換成
WIMA MKS-2 1uF 塑料電容，以改進穩壓器反應速度；因此還增加了

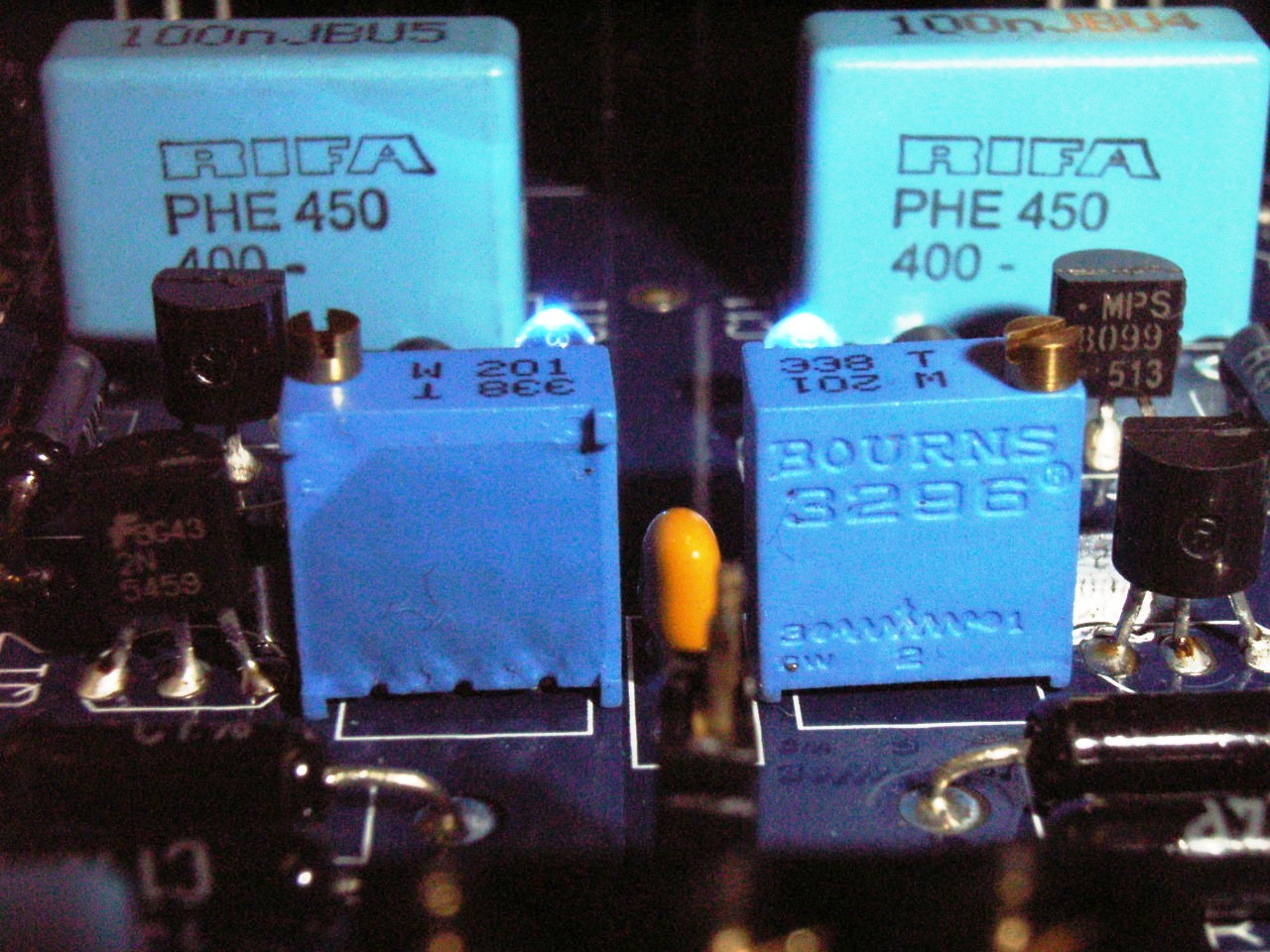

: R6-470R HOLCO電阻*2 + Q17-2N5459*2 + C61-C62 WIMA MKS 1uF*2 及 SVR3
200ohm 或是 500 ohm Bourns 25轉半可調電阻*2 .
R6- HOLCO電阻 470R*2 Q17-2N5459 *2
C61-C62 WIMA MKS 1uF*2 SVR3 201 200 ohm*2 or 501 500 ohm*2
3.5mm←→3.5mm訊號線 vs EU-01 v1.1 & EU-01_MKII RMAA測試比較

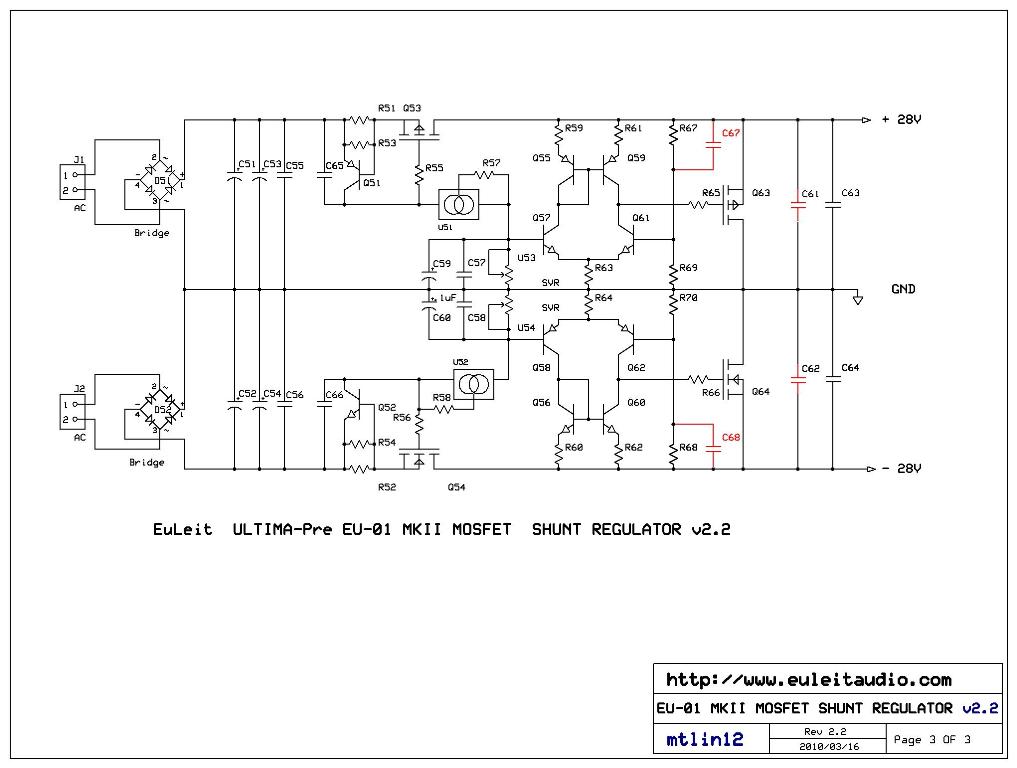

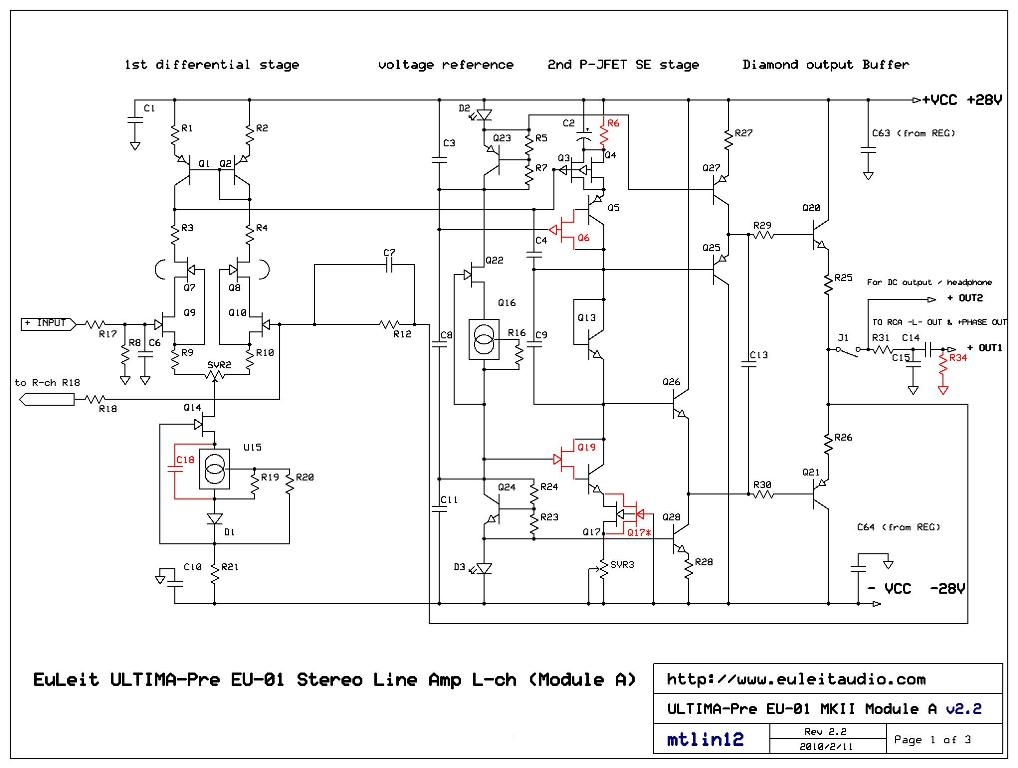

EU-01_MKII v2.2 放大器電路圖 EU-01_MKII v2.2 穩壓器電路圖
【精緻電路】
EU-01 前身是我2003年11月在DZ所發表的DB-01前級兼耳擴升級版，
網友tcs說的 DB-01迷死人的前級。現也有更完美的升級版DB-01_MKII!
歡迎舊雨新知到 檔案下載 處下載所需要的電路圖和零件表。

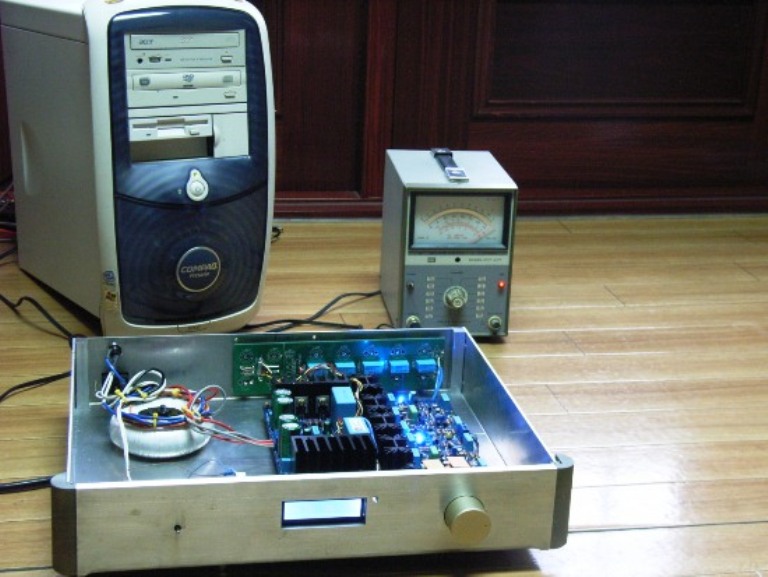

A網友的DB-01 + SPEEDO 併聯穩壓器 我的 DB-01_MKII + AO-FP1
我的舊版 DB-01 B網友的DB-01_MKII + AO-FP1 2.2uF版
許多網友都對它表現出來的聲音非常稱讚，只是反應說裝機難度高
、零件頗為難尋、DB-01 PCB像是無字天書(網友alin寫的心得)。
由於選用的串疊JFET 2SK246BL日本已停產，配對上有不少困難度
，且沒有穩壓器設計，DIYer通常都自行搭配，而以 DZ的SPEEDO
併聯式穩壓器(左圖中)最受網友喜愛。於是我決定在2004年時授權
給 DIYZONE，重新以每模組兩顆 LS-844 Dual-JFET設計，解決
2SK246BL配對問題的困擾，同時也改進部分恆流源電路的設計取代
了CRD，再加上全平衡以及新型 MOSFET併聯式穩壓器ON-PCB設計，
同年 ULTIMA-PRE 成為DZ 共同前級計劃的晶體版核心放大器。
EuLeit ULTIMA-Pre EU-01 與DZ 版本外觀不同處只有採用DALE
電阻與HOLCO電阻、黑金端子取代常用的藍色端子、非平衡式(RCA)
版本。內在電路製作上就會有許多差異之處，極緻音響工坊沒有出
零件包，只供應已調整測試好的半成品套件，只為求【更加精緻】!
【發燒零件】
v1.1

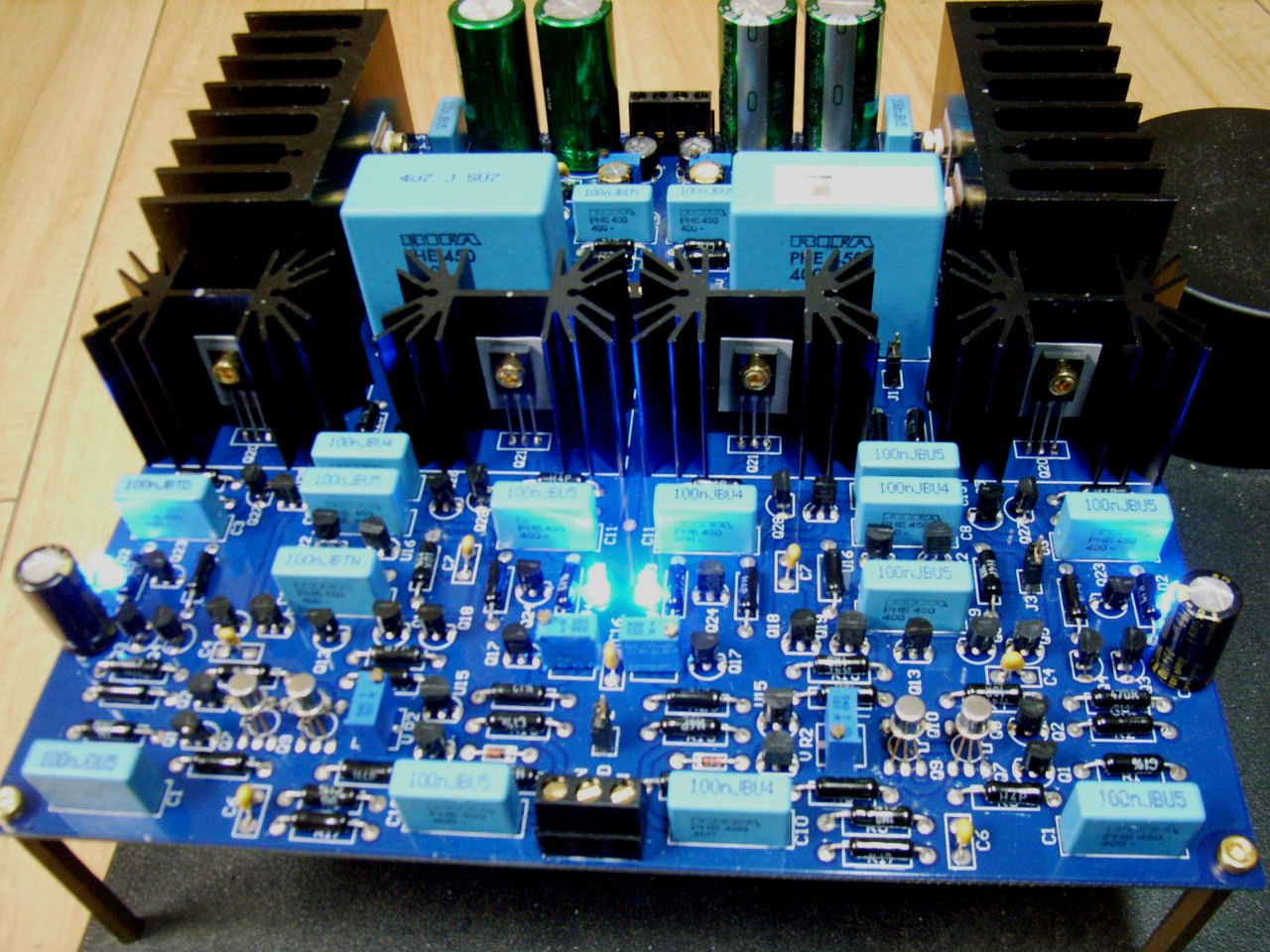

v2.2
使用更發燒的英國HOLCO軍規電阻，瑞典RIFA PP電容、電解電容則
是日本Nichicon MUSE，美國ON-semi、NS、IR等正廠優秀JFET、
電晶體，只為求得更佳的視覺美學、頂級品質和極緻美聲。還搭配
專用的 T31環形變壓器 並含烤漆屏蔽罩，以降低雜訊干擾。
T-31

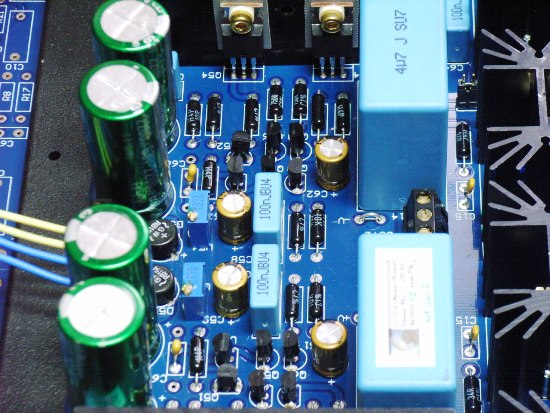

【MOSFET 併聯穩壓器】
v1.1
v2.2
在後方就是一組相當優秀的低雜音，固定提供約 120mA +/-28V 的
MOSFET並聯式穩壓器。只要將 T31 專用變壓器的雙組AC 24V-0V
(共4條線)接上，再加輸入/輸出及機箱就是一部優質前級了。
相關技術問題可以參考我的部落格文章 並聯式穩壓器 。
【分類配對】

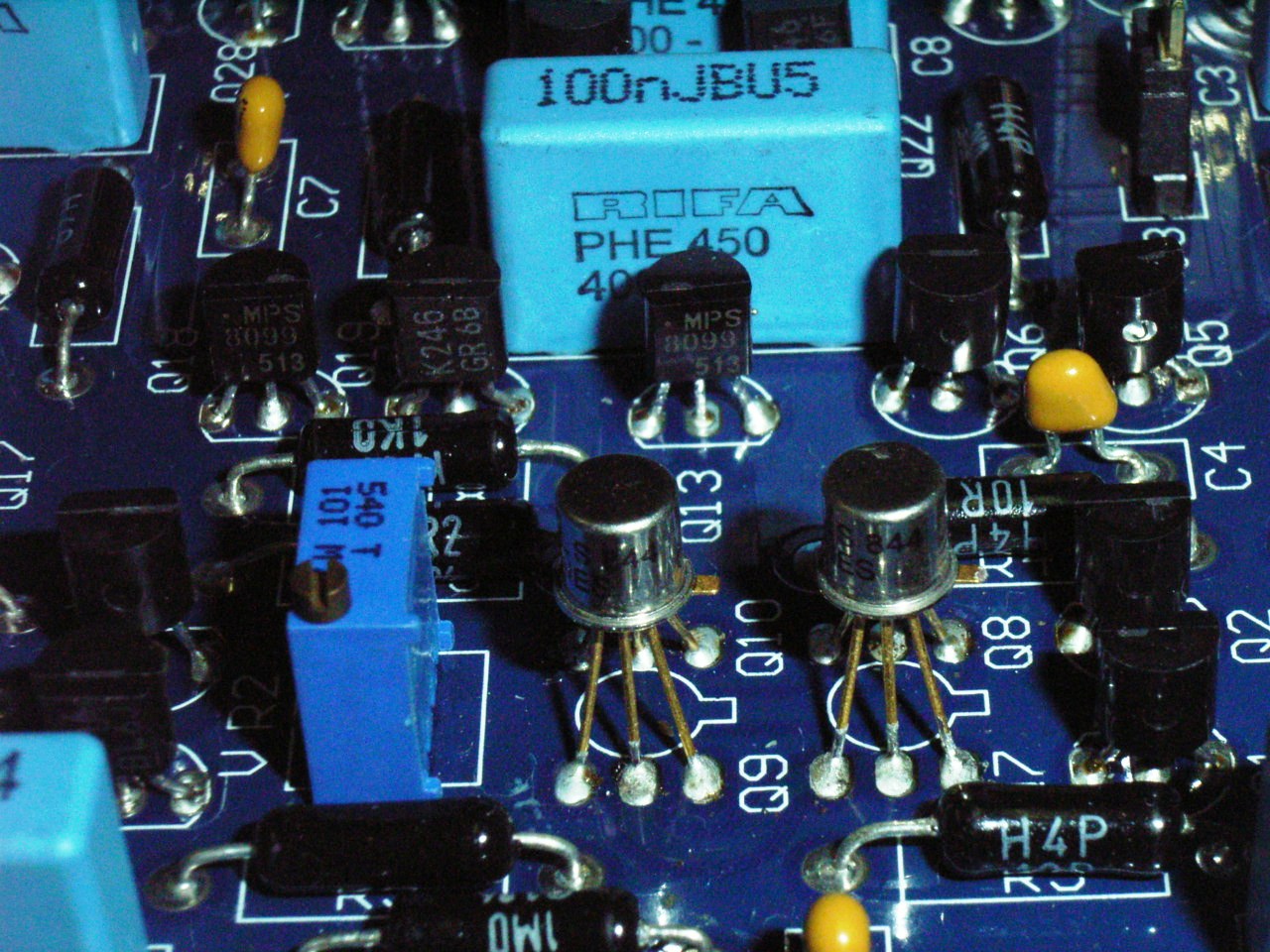

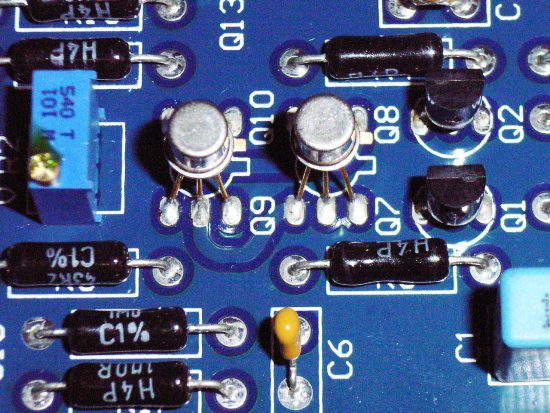

即使已是採用頂級零件，超精密0.6%配對的美國Linear Systems
LS-844 Dual-JFET，我仍然要求左右聲道、上下串疊再次配對。

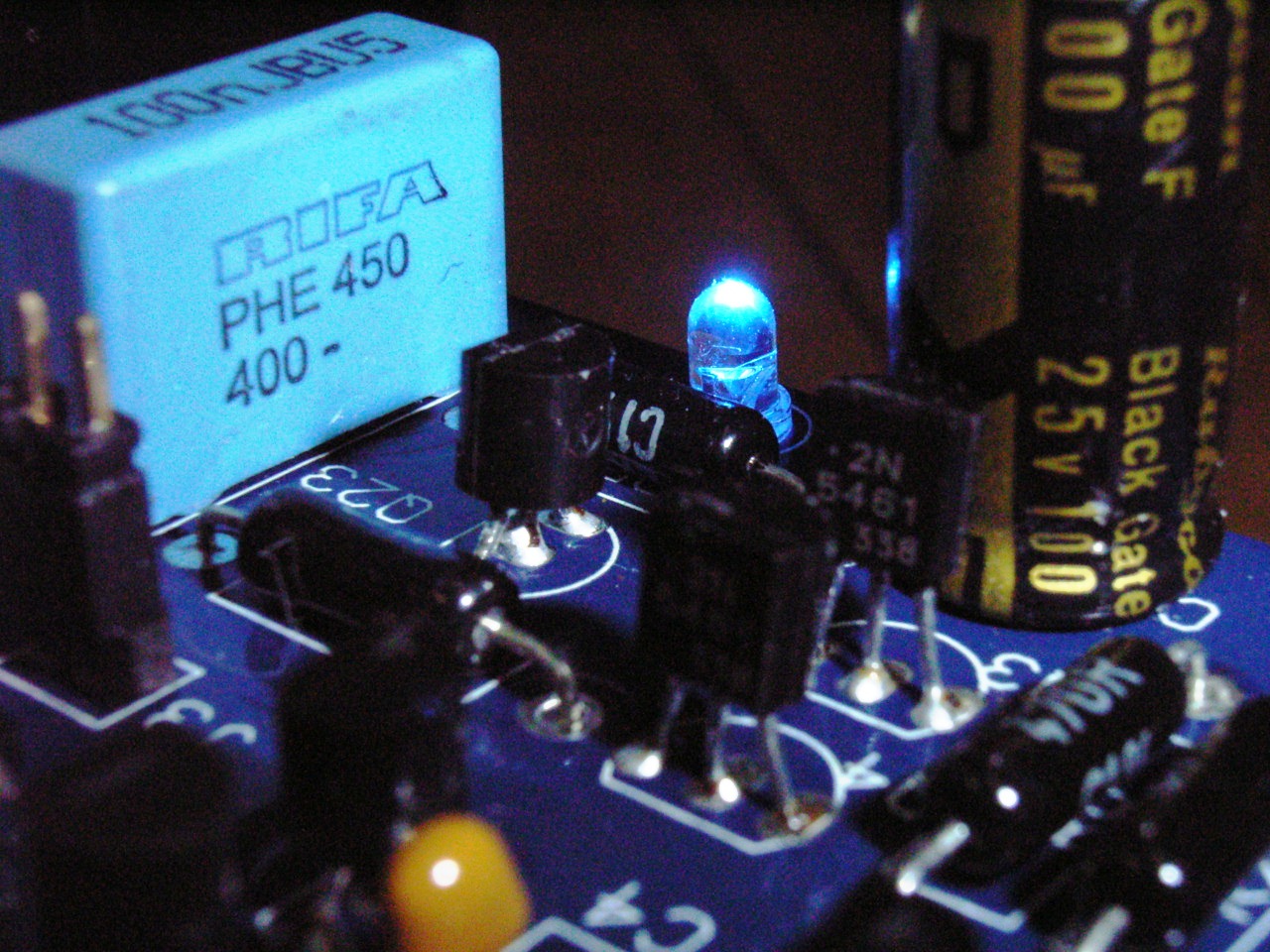

第二級的並聯 P-CH JFET 2N5461當然也同樣一一嚴選配對。
【精良製作】

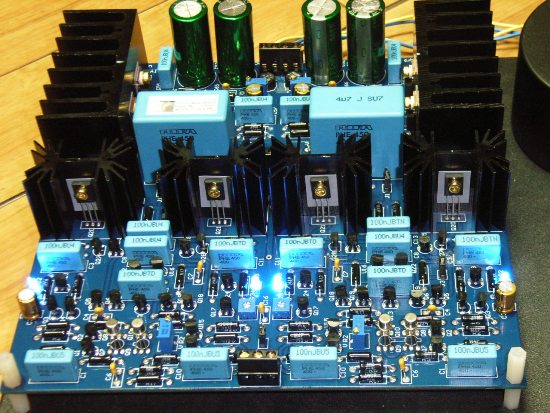

MAIN PCB BOARD 正面
V1.1
MAIN PCB BOARD 背面焊點均經過人工清洗，即使是【內在】也要
美觀。為搭配有增益的遙控音量PGA2310/2311/2320模組，EU-01
用並聯電阻將放大增益設定為10dB，剪除的話則 Gain成為21dB。
【片片檢測】
我自己測試使用Creative 的 SB X-Fi 卡+
RMAA5.5測試軟體來為
每一片半成品測試，所有半成品都有自己的編號和測試報告 CD-R!

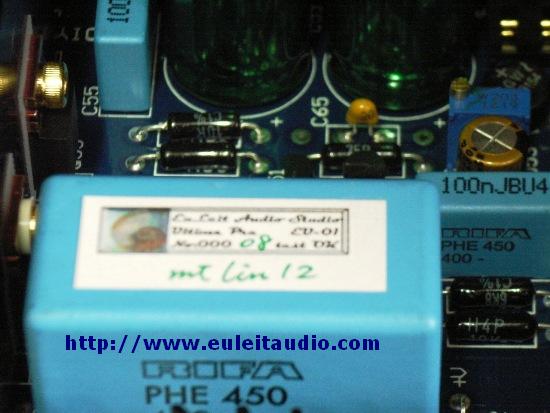

【編號簽名】
V1.1
V2.2
為了發揮【游於藝】的精神，以獲取【工藝科學】與【聲音藝術】
之間的美感和平衡性。我希望以最真誠負責任的態度打造出屬於

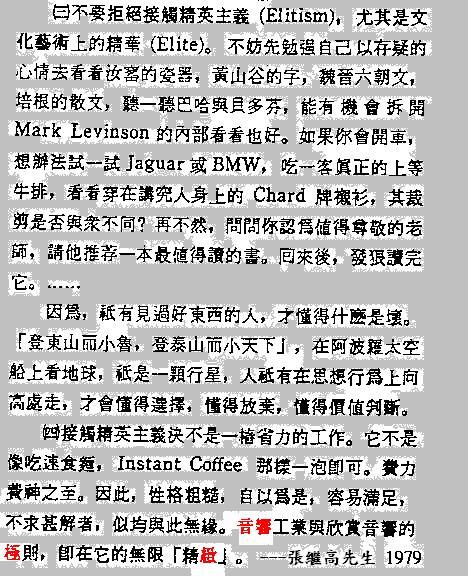

台灣的【音響藝品】，來完成多年前張繼高先生對我的一番期許，
因此我在2006年創立了個人專屬精緻的 Hi-End DIY 網站
EuLeit Audio Studio 極緻音響工坊。
