【聲音絕美】Excellent Sound of JFETs.

運用特選的 JFETs 以獲致絕佳音色:

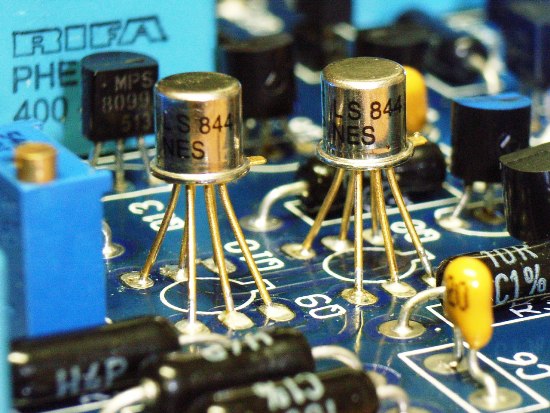

第一級使用兩顆備受好評的 【 Linear Systems   LS-844  】當串疊式差動輸入

◎ 超低雜音 3nV √Hz◎ 超低飄移 <5 μV/℃◎ N通道複合設計◎ TO71鐵殼軍規包裝鍍金接腳

◎  LS844出廠前即由 Linear Systems公司進行精密曲線掃描配對，互導誤差僅 0.6%。

【ULTIMA系列開發歷史 】:

2002  自IC設計和音響顧問職場退休，專心從事 DIY 與 設計工作

2003 首先發表的是150W POWER MOS 後 級 ULTIMA-1

2004  將 ULTIMA-1 架構改為耳機兼前級擴大機  DB-01並授權DZ銷售PCB

2004  授權 DZ 將DB-01 修改為共同前級底盤的晶體機版 『ULTIMA-PRE全平衡前級』

2004  授權 DZ 將ULTIMA-1 修改為共同後級底盤的 『ULTIMA-POWER 500W全平衡後級』

2005  將0dB Power DB 電路授權 Morkai 茂凱電子 設計、生產、行銷 IRON AMP

2006  將ULTIMA-PRE 改為v1.1 並以極緻音響工坊名義正式行銷 EU-01

2006  EuLeit Hi-End Audio Studio 網站正式開始營運 www.euleitaudio.com

2007  發表改自EU-01採用 Non Global Negtive Feedback  架構的50W後級 EU-50

2008  發表ULTIMA架構 採用P-MOS 2SJ77 的單端A類前級兼耳機擴大機  FT-02

2009  發表改自FT-02 及 ULTIMA-1 架構，採用MX大機箱的150W後級 EU-150

2010 修改、發表並正式行銷 EU-01_MKII ( & DB-01_MKII ) v2.1 及 v2.2

V2.2 第一批使用 Black Gate 100uF/25V

V1.1 使用 nichicon 100uF/50V

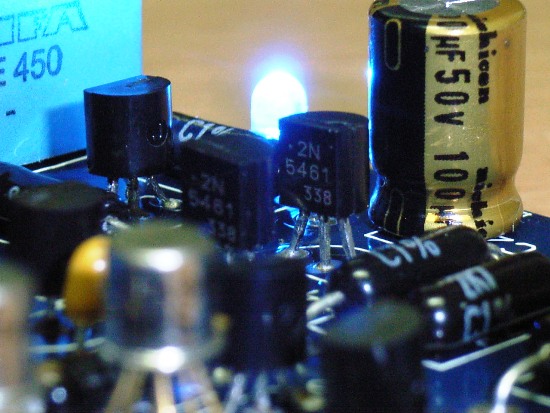

第二級兩顆為音響怪傑 David Berning 所同選的 2N5461 當並聯式單端放大

David Berning 的真空管串疊場效應晶體( JFET ) 前級 TF-10   就是使用 2N5461

擔任輸入放大晶體，真空管12AX7當作串疊，與 ULTIMA 架構有異曲同工之妙。

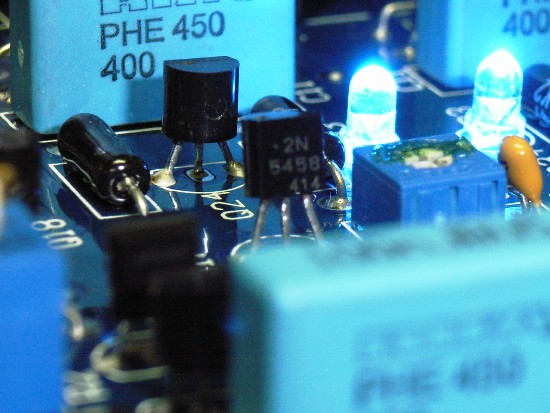

ULTIMA 架構另以互補的 N-JFET 2N5458和半可調電阻擔任串疊可調式恆流源。

V2.2  Q17 使用 2N5459 SVR3 使用 BOURNS 3296 200 ohm

V1.1  Q17 使用 2N5458

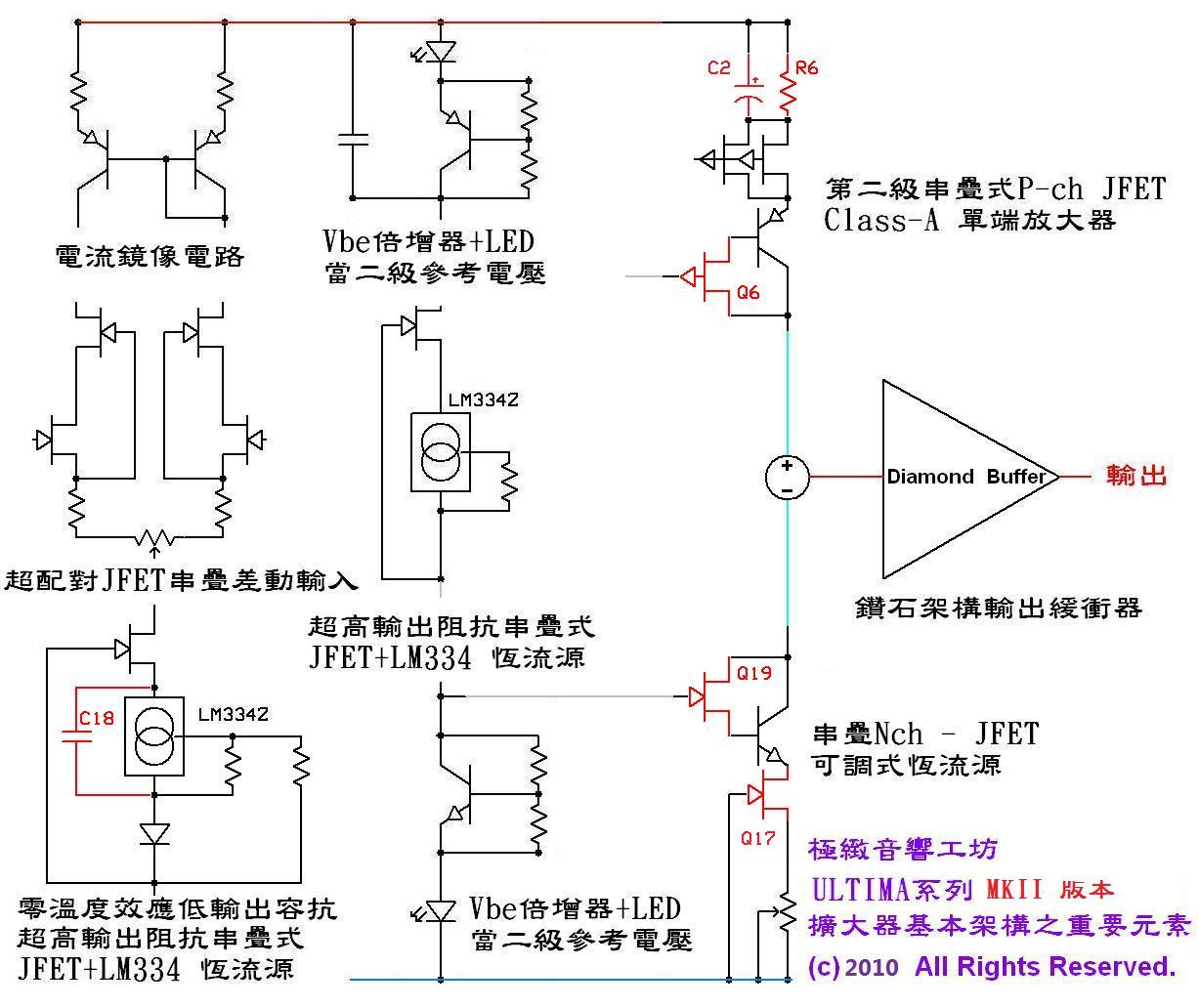

【電路架構】

V2.2 線路基本計架構

V1.1 線路基本計架構

• 第一級輸入差動使用串疊式雙顆 LS-844 (  超低雜音、誤差<0.6% Dual JFET  )。
• 第二級使用串疊式 Class-A 單端(SE) JFET 放大電路，並由串疊式JFET 擔任可調式恆流源。

【ULTIMA系列其他的重要元素 】:

• 第一級輸入差動採用零溫度效應、低輸出容抗、超高阻抗串疊式 JFET+LM334 的恆流源設計。
• 第一級使用精密配對的電晶體電流鏡像電路 ( Current Mirror ) 。
• 第二級參考電壓使用藍色 LED 以及 Vbe ( 約0.6V )倍增器，恆流源則由 JFET+LM334擔綱。
•
• 輸出級採用鑽石架構緩衝器 Diamond Buffer ( -01 PRE )、大電流功率級Power DB ( -NGFB )，
• 或是 ULTIMA-1 ULTIMA-POWER 的 MOSFET 輸出。

2010/05/11 updated
