Test comparisons between EU-01 v1.1 vs version EU-01 MKII !

¡@

¡@

¡@

       vs

¡@

2006  EU-01 v1.1                                                                             2010  EU-01_MKII v2.2

¡@

¡@

RMAA5.5 Test Result

¡@

¡@

RMAA5.5 Test EU-01_MKII

¡@



¡@

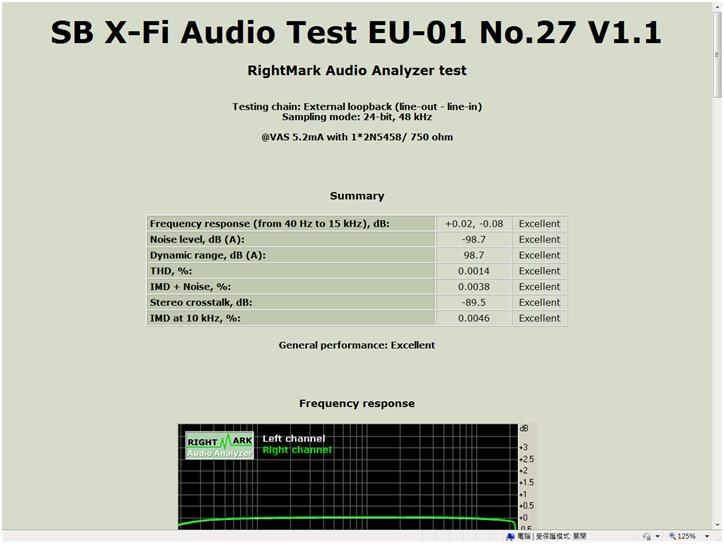

RMAA5.5 Test EU-01 v1.1

¡@

¡@

Test comparisons between:

(1) a normal 3.5 mm phone jack line to lime  ( White Line ____ )

(2)EU-01 MKII v2.2 ( Green Line ____ )

(3)EU-01 V1.1. ( Blue Line ____ )

¡@

All use Sound Blaster SB X-Fi sound card, RMAA5.5 Audio Test software and my old Compaq PC.



¡@

Test EU-01_MKII wo PGA2310 under X-Fi Card + RMAA5.5 Audio Analyzer and a normal 3.5mm line

¡@



¡@

Frequency Response

¡@



¡@

Noise Level

¡@



¡@

Dynamic range test

¡@

¡@

THD test

¡@



IMD +Noise

¡@

¡@



¡@

Stereo Crosstalk

2010/05/01 updated

¡@





Old EU-01 v1.1  Diagram

¡@



New MKII v2.2  Diagram

¡@

¡@

¡@
